CNP ポンプ用メカニカルシール

Hong Tengは、対象の立形多段、横形多段、インライン循環、自吸式、汚水、化学、産業用ポンプ向けに、CNPポンプ用交換メカニカルシールを独立して製造・供給しています。

対象のCDLF、CDMF、CHL、CHLF、CHM、CHMF、TD、SP、ZW、QYなどの構成向けに、各種軸径、固定環構造、材質の製品を取り扱っています。

下記のCNP用シールをご覧いただくか、ご注文前の適合確認のため、完全なポンプ型式、銘板、旧シール写真、寸法をお送りください。

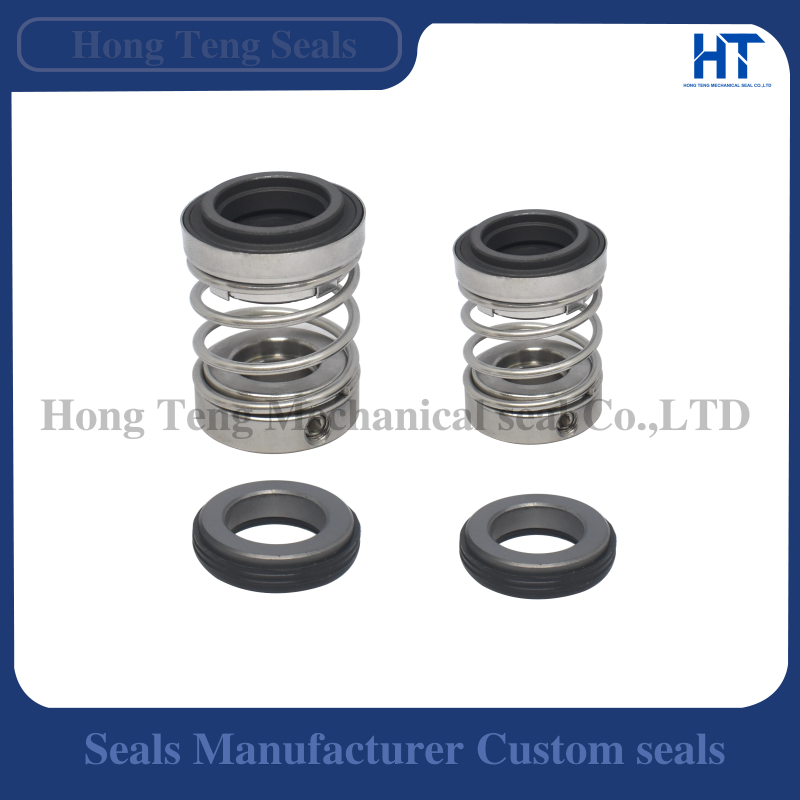

CNPポンプ用交換メカニカルシール ステンレススプリングアセンブリとシールリング

ポンプシリーズ / 参照番号からCNP用メカニカルシールを探す

下表はHong Tengで現在取り扱うCNP用交換メカニカルシールの参照表です。構造はポンプシリーズ、軸径、固定環形状、取付長によって異なるため、ご注文前に完全なポンプ型式と取り外したシールを確認してください。

ポンプシリーズ / 用途 シール参照 サイズ シールタイプ 詳細

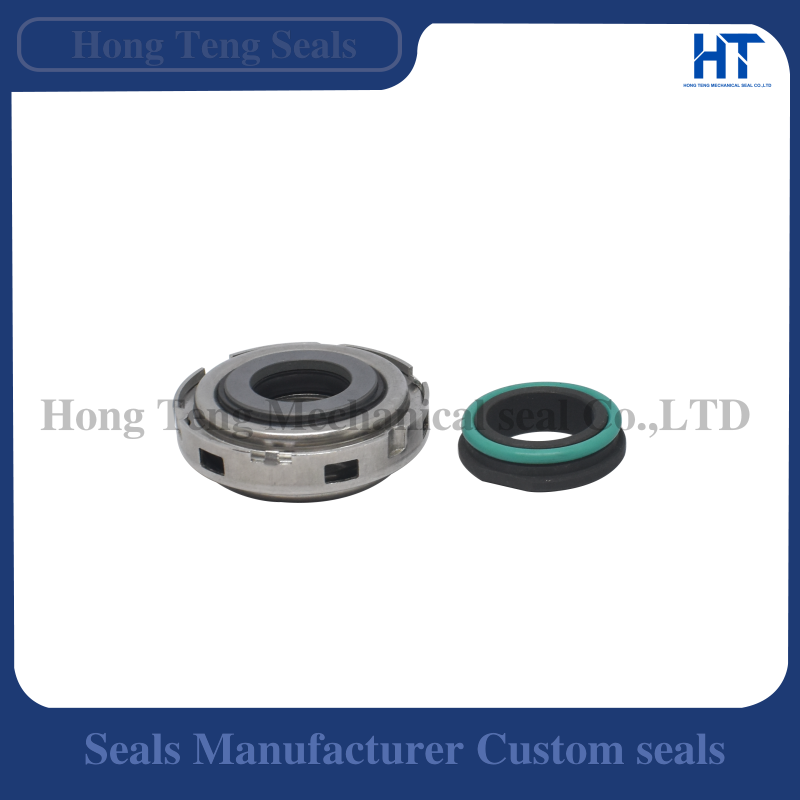

CDLF / CDMF 立形多段ポンプ CDLA 12 / 16 / 22 mm 多段ポンプ用シール シールを見る

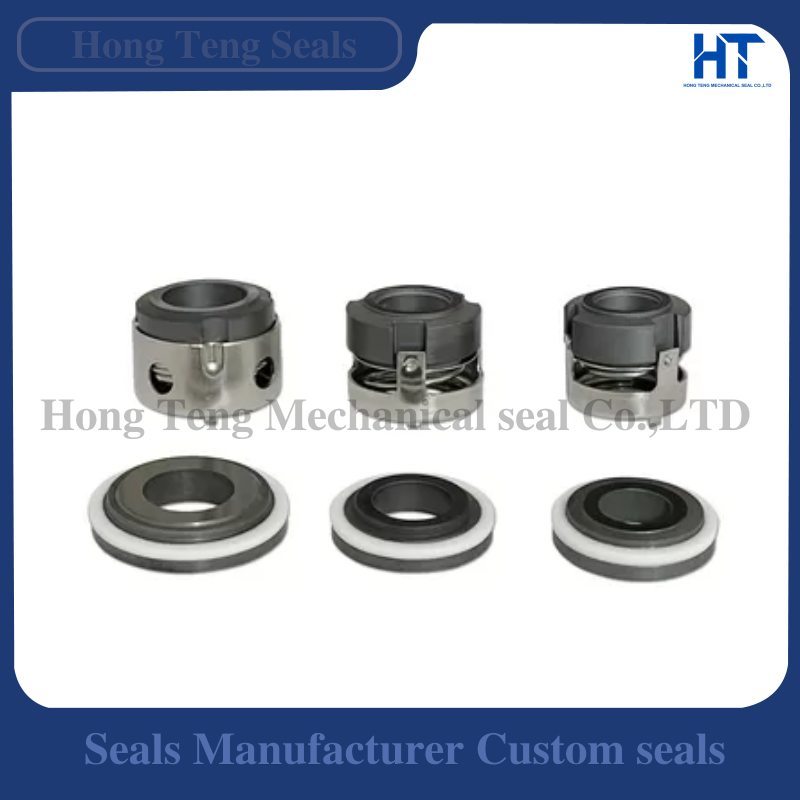

CHL / CHLF / CHLKF 横形多段ポンプ NDA / NDB / CHL 16 / 20 mm 横形多段ポンプ用シール シールを見る
CHM / CHMF 横形多段ポンプ CHM 14 / 19 mm 横形多段ポンプ用シール シールを見る
TD / 配管用ポンプ用途 TD5 / NG 40 / 43 / 48 / 55 mm インライン / 配管用ポンプシール シールを見る

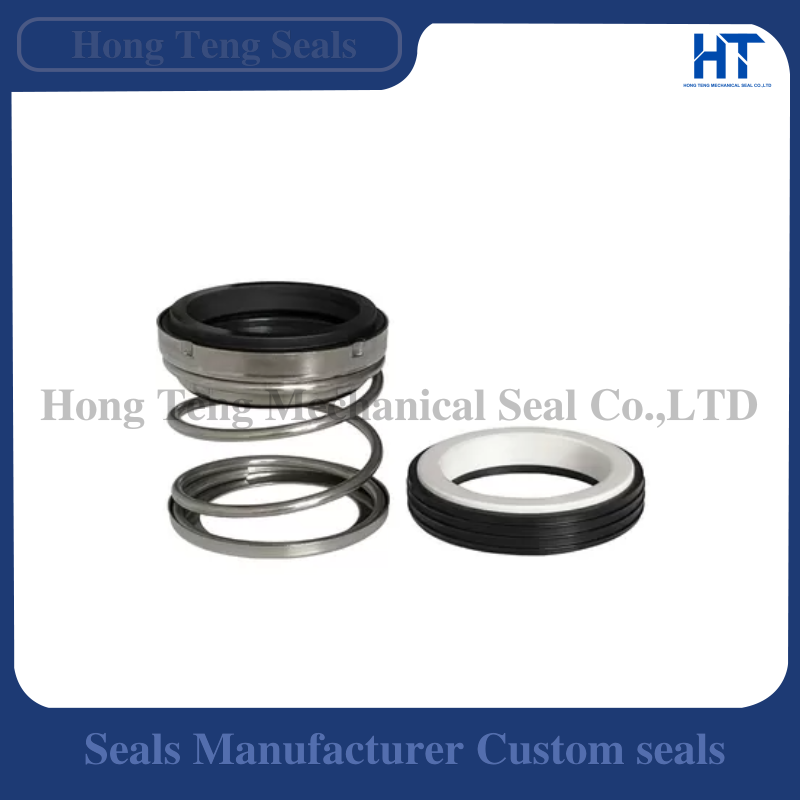

SP 自吸式汚水ポンプ SP 38.1 / 47.6 mm 汚水ポンプ用シール シールを見る
ZW 自吸式ポンプ用途 WZ / ZW 25 / 30 / 35 / 40 / 45 / 50 / 55 / 65 mm 自吸式ポンプ用シール シールを見る

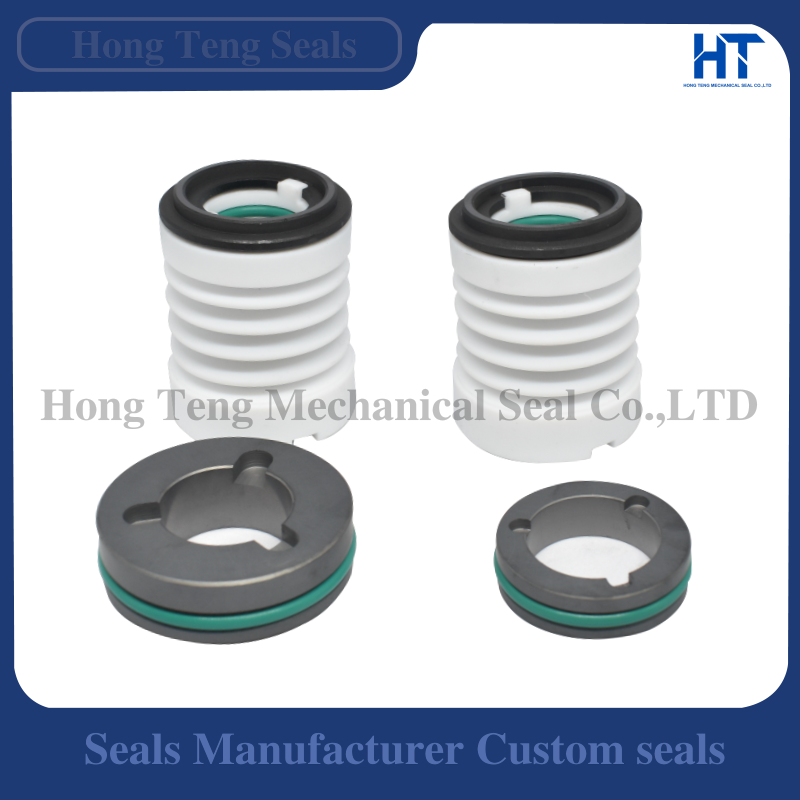

化学 / SZポンプ用途 WB2 / SZ 30 / 35 / 40 / 45 / 50 / 55 mm 化学ポンプ用シール シールを見る
対象CNPポンプ用途 Three-Hole - Machined Type 図面または旧シールで寸法確認 機械加工 / 旋削構造 機械加工型シールを見る
対象CNPポンプ用途 Three-Hole - Stamped Type 図面または旧シールで寸法確認 プレス加工構造 プレス加工型シールを見る
重要: CNPポンプのシリーズや軸径だけでは適切な交換シールを特定できない場合があります。類似の多段・産業用ポンプでも、固定環、取付長、材質が異なる場合があります。ご注文前に完全な型式と取り外したシールを確認してください。

表にお探しのCNP用シールが見つからない場合 確認のため、ポンプ型式、銘板、旧シール写真、寸法をお送りください →

CNP用交換メカニカルシール一覧

対象のCNP立形多段、横形多段、インライン循環、自吸式、汚水、化学ポンプ向けに、現在取り扱う交換用メカニカルシールをご覧ください。

必要なCNP用シールが掲載されていない場合は、確認のため、完全なポンプ型式、銘板、旧シール写真、実測寸法をお送りください。

すべての製品を表示しました

適合性はポンプ仕様とシール構成によって異なります。ご注文前にポンプ型式と既存シールを確認してください。

CNPポンプシリーズとシール構成

CNPは、給水、増圧、HVAC、産業プロセス、排水、化学用途向けの各種ポンプを製造しています。シール構成はポンプ構造、軸径、運転条件によって異なるため、異なるシリーズに一つの共通シールが使えるとは判断しないでください。

立形多段

CNP CDM / CDMF / CDLF シリーズ

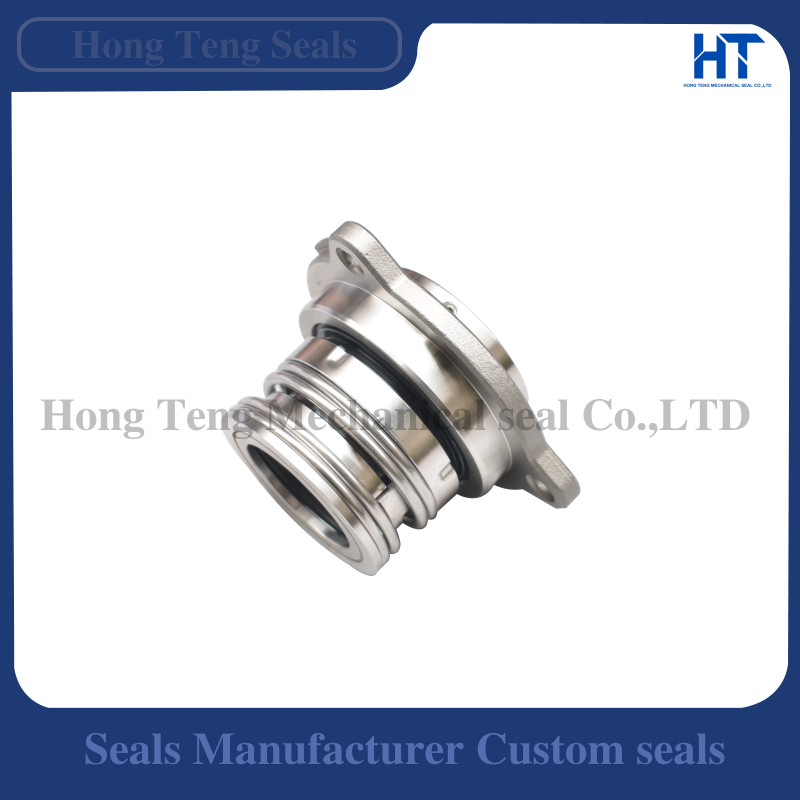

CNP立形多段ポンプは、水処理、増圧、HVAC、産業用液体移送で広く使用されています。現行CDM/CDMFはカートリッジ式メカニカルシールを採用していますが、交換仕様はポンプの世代とサイズによって異なる場合があります。

Hong Tengの現行参照:CDLA · 12 / 16 / 22 mmおよび関連構成

横形多段

CNP CHL / CHLF・CHM / CHMF

CHL、CHLF、CHM、CHMFは、給水、水処理、洗浄、産業用途向けの横形多段ポンプです。シール寸法と固定環形状は、シリーズごとに確認してください。

Hong Tengの現行参照:NDA / NDB / CHL · CHM

インライン・循環

CNP TD / TDG ポンプ

CNP TDとTDGは、HVAC、地域暖房、工業冷却、給水などの循環設備向け立形インラインポンプです。交換シールは完全なポンプサイズと既存のシール部品に基づいて選定してください。

Hong Tengの現行参照:TD5 / NG · 40 / 43 / 48 / 55 mm

自吸式・産業用途

CNP SP / ZW・化学ポンプ用途

CNP SPとZWは、自吸式・汚水移送用途向けのポンプです。CNPには化学・産業用液体向けのシリーズもあります。これらの用途では、清水用多段ポンプとは異なる摺動面材質やエラストマーが必要になる場合があります。

Hong Tengの現行参照:SP · WZ / ZW · WB2 / SZ

正確なCNPポンプシリーズが必要な理由

CNPの立形多段、横形多段、インライン、自吸式汚水ポンプでは、シール構造が大きく異なる場合があります。同じ軸径でも固定環、取付長、材質構成が異なるため、シールを比較する前にポンプシリーズを確認してください。

CNP用メカニカルシールの確認方法

CNP用交換メカニカルシールは、完全なポンプ型式、取り外したシールの構造、実測寸法を併せて確認すると、より確実に特定できます。

01 CNPポンプの完全な型式を確認

CNP用交換メカニカルシールは、完全なポンプ型式、取り外したシールの構造、実測寸法を併せて確認すると、より確実に特定できます。

02 既存シールの構造を確認

回転側部品、固定環、ばねまたはカートリッジの構成、取付位置を照合してください。異なるCNPシリーズのシールに互換性があると決めつけないでください。

03 シール寸法を測定

軸径またはスリーブ径、固定環の外径と厚さ、回転側部品寸法、自由長または取付状態での作動長を測定してください。

04 材質と運転条件を確認

送液、温度、既存の摺動面材質とエラストマー材質を記録してください。清水、汚水、化学ポンプ用途では、必要な材質が大きく異なる場合があります。

CNP用シールの確認

お送りいただきたい情報

確認を円滑に進めるため、以下の情報をできるだけ詳しくお知らせください。

CNPポンプ用メカニカルシールの材質

材質はブランドだけで判断せず、CNPポンプのシリーズ、送液、運転条件に合わせて選定してください。清水用多段ポンプ、排水ポンプ、化学用途では、摺動面と二次シールに大きく異なる材質が必要になる場合があります。

一般的な水用途

カーボン / 炭化ケイ素

カーボンと炭化ケイ素の組み合わせは、適切な潤滑と安定した運転条件を維持できる清水、循環、増圧、一般産業用ポンプで広く検討されます。

主な用途:多段ポンプ、給水、循環設備
耐摩耗性

炭化ケイ素 / 炭化ケイ素

炭化ケイ素 / 炭化ケイ素は高い硬度と耐摩耗性を備え、硬質摺動面が必要な、より厳しい水、排水、プロセス用途で検討できます。

送液の特性により高い耐摩耗性が求められる場合に検討
耐薬品性

EPDM・FKM・PTFEの選択肢

二次シール材質は耐薬品性と温度に合わせて選定します。送液に応じて、各種交換シール構成でEPDM、FKM、PTFEを使用できます。

変更前に送液、温度、既存のエラストマーを確認してください

ポンプの使用条件に合わせた材質選定

寸法が合うように見えるという理由だけでCNP用交換シールを選ばないでください。最終的な摺動面とエラストマーの組み合わせを選ぶ前に、用途、送液、温度、圧力、清浄度、既存材質を確認してください。

  • ポンプシリーズと用途
  • 送液
  • 運転温度
  • 圧力と運転条件
  • 既存の摺動面材質
  • 既存のエラストマー材質

CNP用メカニカルシールに関するよくある質問

CNPポンプ用メカニカルシールの確認、選定、交換に関する、よくある質問をまとめています。

CNPポンプに適合するメカニカルシールはどう確認しますか?

まずCNPポンプの完全な型式とシリーズを確認し、取り外した回転側シール、固定環、軸径、取付長を照合します。送液と運転条件に応じて必要な材質も確認してください。

CNP CDLFとCHLは同じメカニカルシールを使用しますか?

必ずしも同じではありません。CDLF型立形多段ポンプとCHL横形多段ポンプは構造が異なるため、軸径や外観が似ていても、固定環形状、取付長、シール構成が異なる場合があります。

CNP CHLとCHLF向けにはどの交換シールがありますか?

当社では、CHL、CHLF、CHLKF用途向けに、対象の16 mmと20 mm構成のNDA / NDB / CHL交換シールを取り扱っています。最終的な適合は完全なポンプ型式と既存シールで確認してください。

CNP SPとZW自吸式ポンプ用シールは取り扱っていますか?

はい。対象のSP用交換シールには38.1 mmと47.6 mmがあり、WZ / ZW用交換シールには25 mmから65 mmまで複数のサイズがあります。ご注文前にポンプとシールの正確な寸法を確認してください。

写真と寸法からCNP用シールを確認できますか?

多くの場合、比較確認が可能です。ポンプ銘板全体、回転側と固定側の鮮明な写真、軸径またはスリーブ径、固定環寸法、取付長をお送りください。

これらはCNPが製造・供給するメカニカルシールですか?

いいえ。このページの製品は、Hong Tengが独立して供給するアフターマーケット交換用メカニカルシールです。CNP、ポンプシリーズ名、参照番号は、適合用途の識別のみを目的に使用しています。

CNP用メカニカルシールをお探しですか?

CNPポンプ型式、銘板、旧シール写真、寸法をお送りください。お見積り前に、取り扱い可能な交換品の比較をお手伝いします。

CNPなどのメーカー名、ポンプシリーズ名、参照番号は、適合確認のためにのみ使用しています。交換品はHong Tengが独立して供給しています。
