Lowara ポンプ用メカニカルシール

Hong Tengは、立形多段、遠心、給水、産業用ポンプの対象機種向けに、Lowaraポンプ用シールおよび交換用メカニカルシールを独立して供給しています。

対象のSVシリーズなど、各種Lowaraポンプ向けの交換シールを取り扱っています。構造はポンプ型式、軸径、固定環、取付構成によって異なります。

交換品の選定には、完全なポンプ型式、軸径、固定環寸法、取付長、既存シール材質を確認してください。参照型式が不明な場合は、お見積り前の適合確認のため、銘板、旧シール写真、実測寸法をお送りください。

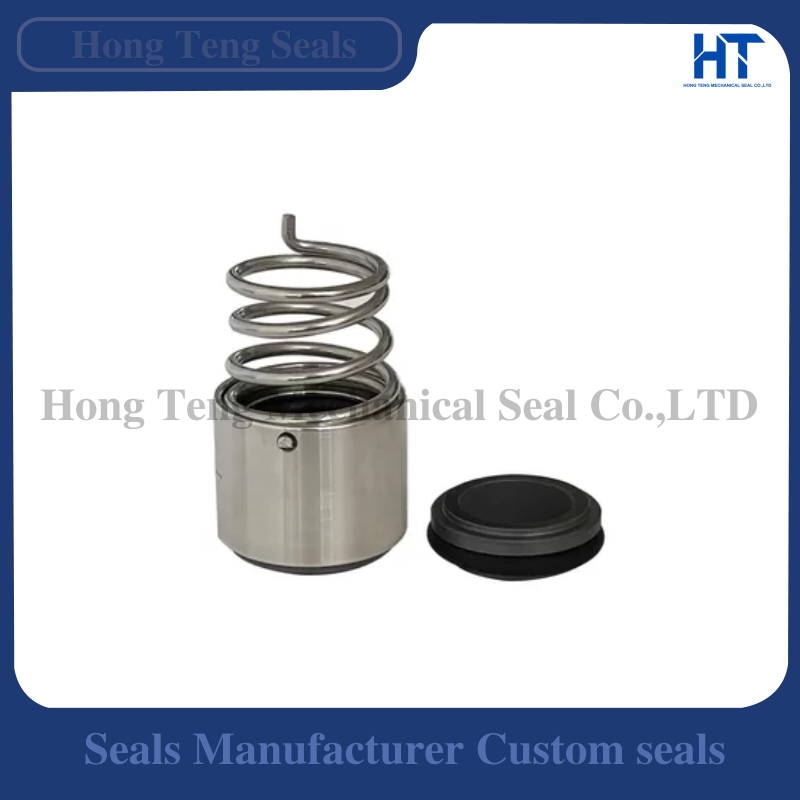

Lowaraポンプ用交換メカニカルシールセット ステンレス製シールアセンブリとメイティングリング

ポンプシリーズ / 参照番号からLowara用メカニカルシールを探す

下表はHong Tengで現在取り扱うLowara用交換メカニカルシールの参照表です。シール構成はポンプシリーズ、モーター出力、軸径、製造仕様によって異なるため、ご注文前に完全なポンプ型式と既存シールを確認してください。

ポンプシリーズ / 参照型式 シール参照 サイズ シールタイプ 詳細
SV2 / SV4 LOWARA-12-X 12 mm シングルスプリングシール シールを見る
対象SV / e-SV用途
33SV · 46SV · 66SV · 92SV 参照
LOWARA-22-X
W-0220.822.E.S
22 mm シングルスプリングシール シールを見る
対象Lowara SVシリーズ LOWARA-16L-X 16 mm シングルスプリングシール シールを見る
対象Lowara多段ポンプ 8731851 12 / 16 mm コンポーネント型メカニカルシール シールを見る
対象Lowara多段ポンプ ROTEN 5-22-X 22 mm シングルスプリングシール シールを見る
対象Lowara多段ポンプ 155B 12 mm シングルスプリングシール シールを見る
重要: ポンプシリーズや軸径だけでは適切なLowara用シールを特定できない場合があります。仕様によって固定環、取付長、エラストマー、シール構成が異なります。ご注文前に完全なポンプ型式と取り外したシールを照合してください。

表にお探しのLowara用シールが見つからない場合 確認のため、ポンプ型式、銘板、旧シール写真、寸法をお送りください →

Lowara用交換メカニカルシール一覧

対象のSV、e-SV、多段、遠心ポンプ構成を含む、Lowaraポンプ向けの交換用メカニカルシールをご覧ください。

必要なLowara用シールが掲載されていない場合は、確認のため、完全なポンプ型式、銘板、旧シール写真、寸法をお送りください。

適合性はポンプ仕様とシール構成によって異なります。ご注文前にポンプ型式と既存シールを確認してください。

お使いのLowaraポンプ型式が見つからない場合

必要なLowara用シールが見つからない場合は、確認のため、ポンプ型式、銘板、旧シール写真、寸法をお送りください。

Lowaraポンプシリーズとシール構成

Lowaraには立形多段、横形多段、遠心ポンプなどのシリーズがあります。シール構造はシリーズ、サイズ、モーター出力、運転構成によって異なるため、交換シールを照合する前にポンプシリーズを確認することが重要です。

立形多段

Lowara SV / e-SV シリーズ

SVとe-SVは、給水、増圧、産業システムで広く使用される立形多段ポンプです。シール構造は機種によって異なるため、交換品を選定する前にポンプのサイズとモーター構成を確認してください。

参照グループ:1 / 3 / 5SV · 10 / 15 / 22SV · 33 / 46 / 66 / 92 / 125SV

横形多段

Lowara e-HM シリーズ

e-HMは、給水、増圧、工業洗浄、建築設備、産業用途向けの横形多段遠心ポンプです。メカニカルシールを備えた各種コンパクト構成やスリーブ構成があります。

ポンプシリーズ:1HM / 3HM / 5HM / 10HM / 15HM / 22HM

片吸込遠心ポンプ

Lowara e-SH / SHE / SHS シリーズ

Lowaraの片吸込遠心ポンプは、ポンプの流体部サイズと運転用途に応じて、異なるシール寸法と材質構成を使用します。交換時にはポンプ型式とシール寸法を併せて確認してください。

確認の優先項目:ポンプ型式 · シール寸法 · 既存シール · 材質

その他のLowaraポンプ

旧機種・その他のLowara構成

Lowaraは、製品世代ごとに多様な遠心・多段ポンプを製造しています。旧機種や一般的でないポンプでは、シリーズ名だけで判断せず、銘板の全情報、シール参照型式、旧シール、寸法を使って確認してください。

推奨する確認資料:銘板 + 旧シール + 各部寸法

正確なLowara型式が必要な理由

同じe-SVシリーズでも、ポンプサイズとモーター出力によってシール構造が異なります。同じ軸径のLowara用シールでも、固定環、取付長、エラストマーが異なる場合があります。最終確認には完全なポンプ型式と取り外したシールを使用してください。

Lowara用メカニカルシールの確認方法

Lowara用メカニカルシールは、ポンプ情報、既存シールの構造、実測寸法を併せて確認します。軸径や製品写真だけでは、適切な交換品を判断できないことが一般的です。

01 Lowaraポンプのシリーズと型式を確認

銘板に記載された完全なLowaraポンプ型式、製品コード、末尾記号を記録してください。まずSV / e-SV、e-HM、e-SH、その他のどのシリーズに属するかを確認します。

02 既存シールの構造を確認

取り外したシール一式を保管し、回転側と固定側の両方を確認してください。シール参照型式、部品番号、材質コード、寸法の刻印がないか調べます。

03 メカニカルシールの寸法を測定

軸径またはスリーブ径、回転側シール寸法、固定環の外径と厚さ、自由長、取付長を測定してください。外観が似たLowara用シールでも、互換性があるとは限りません。

04 材質と運転条件を確認

可能な限り、摺動面材質、エラストマーの種類、送液、運転温度を確認してください。材質はポンプ構成と実際の使用条件の両方に合わせて選定します。

Lowara用シールの確認

お送りいただきたい情報

確認を円滑に進めるため、以下の情報をできるだけ詳しくお知らせください。

Lowaraポンプ用メカニカルシールの材質

メカニカルシールの材質は、Lowaraポンプのシリーズ、送液、温度、運転条件によって異なります。適切な摺動面とエラストマーの組み合わせは、ポンプ仕様と実際の用途に基づいて確認してください。

e-SV標準構成の参照情報

炭化ケイ素 / カーボン

Lowara e-SVの標準的な摺動面の組み合わせには、炭化ケイ素と樹脂含浸カーボンが使用され、水用途や一般的なポンプ用途に対応します。

e-SVのメーカー参照情報:SiC回転環 · Carbon固定環 · EPDMエラストマー

硬質摺動面の選択肢

硬質摺動面の選択肢

対象のLowara e-SVシール構成には、炭化ケイ素 / 炭化ケイ素の組み合わせがあります。ポンプ仕様と使用条件に応じて、より硬い摺動面の組み合わせが必要な場合に使用されます。

選定はポンプ構成、送液、運転条件に基づいて行います。

二次シール

EPDM・FKM・PTFE

Lowaraのシール構成では、さまざまな二次シール材質が使用されます。e-SVの構成にはEPDM、FKM、PTFEがあり、温度、液体への適合性、ポンプ仕様に合わせて選定します。

耐薬品性と耐温度性を確認せずに、エラストマー材質を変更しないでください。

用途に合わせた材質選定

軸径や摺動面材質だけでLowara用交換シールを選定しないでください。最終的な材質構成を選ぶ前に、ポンプ型式、既存シール仕様、送液、温度、接触する薬品を確認してください。

Lowara・メカニカルシール関連ガイド

Lowara用交換シールの確認、寸法照合、適切な材質の選定に、各ガイドをご活用ください。

Lowara用シールの選定

Lowaraポンプ用交換メカニカルシールの選び方

Lowaraポンプ型式、旧シール、寸法、運転条件を組み合わせて交換品を選定する方法を説明します。

ガイドを読む →

シールの確認

ポンプに適合するメカニカルシールの確認方法

交換品の確認に必要なポンプ情報、シール構造、寸法、材質、写真を整理します。

ガイドを読む →

寸法測定

メカニカルシールの測定方法

交換品のご注文前に確認する軸径、回転側シール、固定環、取付長の測定方法を説明します。

ガイドを読む →

材質選定

メカニカルシール材質選定ガイド

液体への適合性、温度、運転条件に応じた摺動面、エラストマー、金属の材質を比較します。

ガイドを読む →

Lowara用メカニカルシールに関するよくある質問

Lowaraポンプ用メカニカルシールの確認、選定、交換に関する、よくある質問をまとめています。

Lowaraポンプに適合するメカニカルシールはどう確認しますか?

まずLowaraポンプの完全な型式と製品コードを確認し、既存シールと寸法を照合してください。軸径、固定環寸法、自由長または取付長、材質、取り外した部品の鮮明な写真が、確認に役立ちます。

いいえ。シール構成はポンプサイズ、モーター出力、ポンプ仕様によって異なります。Lowara e-SV資料では、1/3/5SV、10/15/22SV、33/46/66/92/125SVの各グループで異なるシール構成が示されているため、必ず完全な型式を確認してください。

22 mm交換シールは、対象のLowara SVおよびe-SV用途で参照されます。アフターマーケットの参照例には、33SV、46SV、66SV、92SVの構成があります。最終的な適合は、銘板と取り外したシールに基づいて確認してください。

同じ軸径でもLowara用シールは異なる場合がありますか?

はい。同じ軸径でも、固定環、取付長、ばね構造、エラストマーが異なる場合があります。軸径はシール仕様全体を表すものではなく、確認寸法の一つとして扱ってください。

多くの場合、比較確認が可能です。完全なポンプ型式、銘板、回転側と固定側の鮮明な写真、確認できるすべての寸法をお送りください。これらの情報により、適切な交換品の候補を絞り込めます。

いいえ。このページの製品は、Hong Tengが独立して供給するアフターマーケット交換用メカニカルシールです。Lowara、Xylemなどのメーカー名や参照番号は、適合用途の識別のみを目的に使用しています。

お使いのポンプのLowara用シールが不明な場合は、確認のため、ポンプ型式、銘板、旧シール写真、寸法をお送りください。

Lowara用メカニカルシールをお探しですか?

Lowaraポンプ型式、銘板、旧シール写真、寸法をお送りください。取り扱い可能な交換品の照合と、お見積り前に必要な情報の確認をお手伝いします。

Lowara、Xylemなどのメーカー名や参照番号は、適合確認のためにのみ使用しています。交換品はHong Tengが独立して供給しています。
