EBARA ポンプ用メカニカルシール

Hong Tengは、対象の立形、水中、汚水、排水、水用、産業用ポンプ向けに、EBARAポンプ用交換メカニカルシールを独立して供給しています。

対象のDSC、立形、水中ポンプ構成向けに、軸径や材質の異なるコンポーネント型、ダブル型、カートリッジ型のメカニカルシールを取り扱っています。

下記のEBARA用シールをご覧いただくか、ご注文前の適合確認のため、完全なポンプ型式、銘板、旧シール写真、寸法をお送りください。

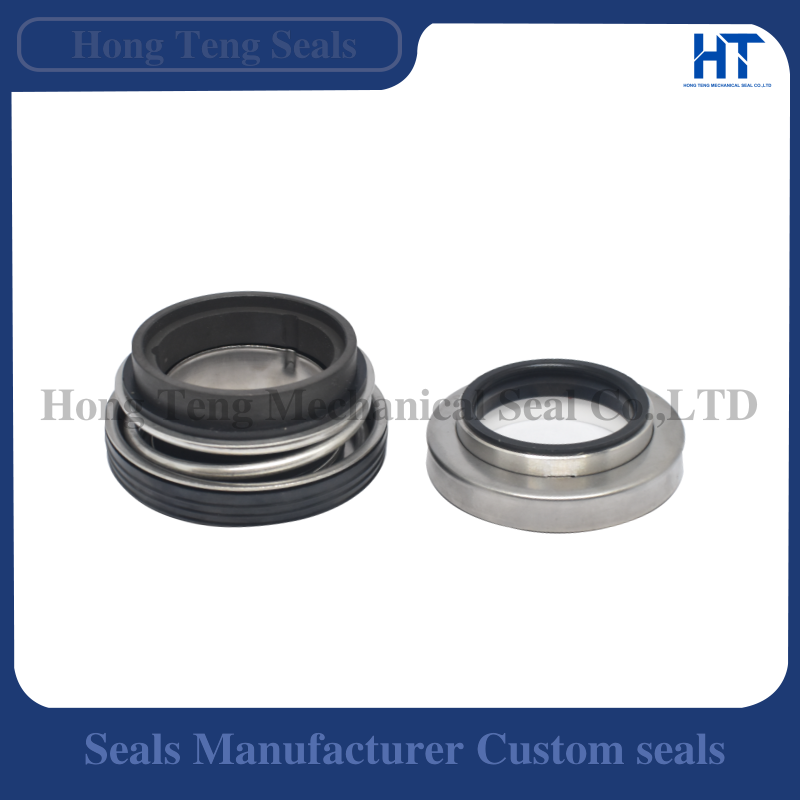

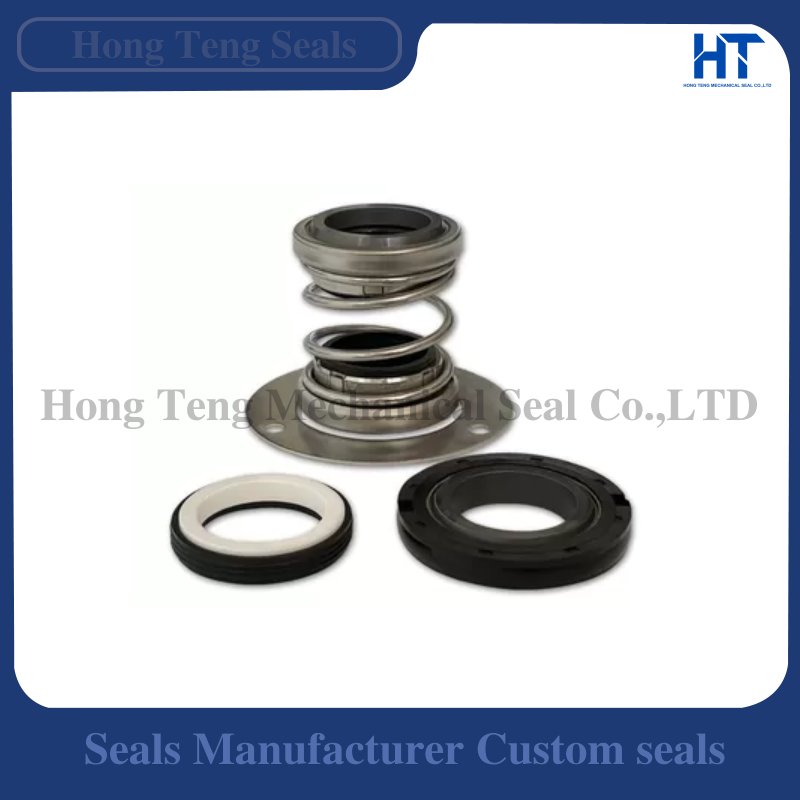

EBARAポンプ用交換メカニカルシール 2サイズのステンレス製シールアセンブリ

ポンプシリーズ / 参照番号からEBARA用メカニカルシールを探す

下表は、Hong Tengで現在取り扱うEBARA用交換メカニカルシールの参照表です。同じブランドのポンプでもコンポーネント型、ダブル型、カートリッジ型など構成が異なるため、ご注文前に完全なポンプ型式、取付位置、既存シールを確認してください。

ポンプシリーズ / 用途 シール参照 サイズ / バリエーション シールタイプ 詳細
DSC / DSC3 / DSCA3 水中汚水ポンプ DSC 63 / 100 mm カートリッジダブルメカニカルシール シールを見る
対象EBARA立形ポンプ用途 UNE5 16 mm コンポーネント型メカニカルシール シールを見る
対象EBARA立形ポンプ用途 UNE 25 mm ポンプ用メカニカルシール シールを見る
対象EBARA水中ポンプ 560DF 寸法で確認 アンバランス型コンポーネントシール シールを見る
対象EBARA水中ポンプ 560DE 寸法で確認 アンバランス型コンポーネントシール シールを見る
対象EBARA水中ポンプ EA560D 寸法で確認 アンバランス型コンポーネントシール シールを見る
対象EBARA水用 / 冷却ポンプ用途 FTK 16 / 20 / 25 / 40 / 45 mm コンポーネント型メカニカルシール シールを見る
重要: EBARAのポンプシリーズや軸径だけでは、適切な交換シールを特定できない場合があります。水中・排水ポンプはシール構造、取付位置、ダブルシール構成が異なる場合があります。ご注文前に完全なポンプ型式、既存シール、取付部の実測寸法を確認してください。

お探しのEBARA用シールが見つからない場合 適合確認のため、ポンプ型式、銘板、旧シール写真、寸法をお送りください →

EBARA用交換メカニカルシール一覧

対象のEBARA立形、水中、汚水、排水、水用、産業用ポンプ向けに、現在取り扱う交換用メカニカルシールをご覧ください。

必要なEBARA用シールが掲載されていない場合は、完全なポンプ型式、ポンプ銘板、旧シール写真、実測寸法をお送りください。

適合性はポンプ仕様やシール構成によって異なります。ご注文前にポンプ型式と既存シールを確認してください。

EBARA ポンプシリーズとシール構成

EBARAには立形多段、汚水、排水、ドレン排水、給水、産業用途向けのポンプシリーズがあります。メカニカルシールの構造は標準的なコンポーネント型からダブルカートリッジ構成まで異なるため、ポンプシリーズと既存のシールシステムを併せて確認してください。

水中汚水

EBARA DSC シリーズ

EBARA DSCは、汚水、排水、雑排水、雨水など、固形物を含む液体の移送用に設計された大型水中斜流ポンプです。DSCは交換・保守を容易にするため、カートリッジ組立品として構成されたダブルメカニカルシールを使用しています。

Hong Tengの現行参照型式:DSC · 63 / 100 mm カートリッジダブルメカニカルシール
立形多段

EBARA EVMS 立形多段ポンプ

EVMSは、増圧、水処理、逆浸透、ボイラー給水などの建築設備・工業用水用途に使われるEBARAのインライン立形多段ポンプシリーズです。EVMSの設計では保守を容易にするカートリッジ型メカニカルシールが採用されています。

Hong Tengの立形ポンプ用参照型式にはUNE5 16 mmとUNE 25 mmがあります。適合性は個別に確認し、すべてのEVMSポンプにUNEシールが使用されると判断しないでください。
排水・ドレン排水

EBARA 水中ポンプ用途

EBARAは汚水、ドレン排水、排水用途向けに複数の水中ポンプシリーズを製造しています。構造によりコンポーネント型やダブルメカニカルシール構成が使用されるため、特定は完全なポンプ型式と取付位置の確認から始めてください。

Hong Tengの現行参照型式:560DF · 560DE · EA560D
水用・その他の用途

対象EBARA立形・水用ポンプ

対象のEBARA立形、水用、冷却ポンプ向けのコンポーネント型交換メカニカルシールも取り扱っています。これらの参照型式はEBARAの全機種に共通するものではないため、最終選定前に旧シールと実物寸法を確認してください。

Hong Tengの現行参照型式:UNE5 · UNE · FTK

正確なEBARAポンプ型式が必要な理由

EBARAポンプには小形の水用ポンプから大型水中汚水設備まであります。軸径が似ている二つのシールでも、固定環、作動長、シール構成、カートリッジ組立品が全く異なる場合があります。交換品を選定する前に、完全なポンプ型式と既存シールを照合してください。

EBARA用メカニカルシールの確認方法

EBARA用交換メカニカルシールは、ポンプの完全な型式、既存シールの構造、取付位置、実測寸法、運転条件を照合して選定します。外観だけで判断しないでください。

手順 01

EBARAポンプの完全な型式を記録

銘板を撮影し、末尾記号を含む完全な型式と製造番号を記録してください。「EBARAの汚水ポンプ」といった大まかな情報だけでは、正確なシール確認ができません。

手順 02

シール構造と取付位置を確認

取り外したシールがコンポーネント型、カートリッジ型、またはダブルメカニカルシールの一部かを確認します。水中ポンプでは取付位置も記録し、取り外した部品をまとめて保管してください。

手順 03

既存シールの寸法を測定

軸径またはスリーブ径、回転側部品、固定環、自由長、取付長を測定します。カートリッジ型ではスリーブ、グランド、ボルト配置、全体寸法も記録してください。

手順 04

材質と使用条件を確認

送液、固形物の含有状況、温度、既存の摺動面材質とエラストマー材質を確認します。汚水用途では、清水や立形多段ポンプとは異なる材質構成が必要になる場合があります。

EBARA用シールの確認

お送りいただきたい情報

  • EBARAポンプの完全な型式
  • ポンプ銘板の写真
  • 製造番号・製造情報
  • シールの取付位置
  • 旧シール全体の写真
  • 回転側シール部品
  • 固定側シール部品
  • 軸径またはスリーブ径
  • 固定環の寸法
  • 自由長・取付長
  • カートリッジ寸法(該当する場合)
  • 送液と温度
  • 必要数量
EBARAシール情報を送る

EBARAポンプ用メカニカルシールの材質

材質はEBARAポンプのシリーズ、送液、固形物の含有状況、温度、運転条件に合わせて選定します。清水用途に適した材質が、汚水や摩耗性のある排水にも適するとは限りません。

清水・多段ポンプ

炭化ケイ素 / カーボン

炭化ケイ素とカーボンの組み合わせは、運転条件と既存シールの仕様が適合する場合、清水、増圧、多段ポンプの多くの用途で使用できます。

EBARA EVMSのメーカー資料では、標準構成にSiC / CarbonとEPDMが使用されています。
汚水・耐摩耗性

炭化ケイ素 / 炭化ケイ素

耐摩耗性が求められる排水、汚水、摩耗性の高い送液では、硬質の炭化ケイ素同士の摺動面を検討できます。最終選定は実際の液体とシール構造に基づいて行います。

材質を変更する前に、固形物、潤滑条件、既存材質の仕様を確認してください。
二次シール

EPDM・NBR・FKMの選択肢

二次シール材質は液体と温度に合わせて選びます。EPDMは水用途で広く使用され、NBRやFKMは用途に応じた交換シールの構成で使用されます。

色や外観だけでエラストマーの材質を判断しないでください。

EBARAポンプの使用条件に合わせた材質選定

寸法が一致しても、材質の適合性は保証されません。最終選定前に、既存シールの材質を、送液、温度、固形物、運転圧力、想定される潤滑条件と照合してください。

  • EBARAポンプのシリーズ
  • 送液
  • 固形物・摩耗性
  • 運転温度
  • 既存の摺動面材質
  • 既存のエラストマー材質

EBARA用メカニカルシールに関するよくある質問

EBARAポンプ用メカニカルシールの確認と交換に関する、よくある質問をまとめています。

EBARAポンプに適合するメカニカルシールはどう確認しますか?

まず、ポンプの完全な型式と銘板を確認します。既存シールがコンポーネント型、カートリッジ型、ダブル型のどれかを確認し、軸径、固定環、取付長を測定してください。カートリッジ型ではグランド、スリーブ、取付寸法も記録します。

EBARA DSCポンプにはどのようなシールが使用されていますか?

EBARA DSCポンプは、交換作業を容易にするカートリッジ式のダブルメカニカルシール構造を採用しています。当社のDSC向けアフターマーケット交換品には、63 mmと100 mmの一部カートリッジ式ダブルシールがあります。最終的な適合はポンプの完全な型式に基づいて確認してください。

EBARA EVMSポンプにはどのようなシールが使用されていますか?

EBARA EVMS立形多段ポンプには、保守作業を簡素化するカートリッジ式メカニカルシールが使用されています。構成と材質はEVMSの型式や運転条件によって異なるため、交換前にポンプ情報を確認してください。

560DF、560DE、EA560DのEBARA用シールには互換性がありますか?

無条件に互換性があるとは判断できません。外観が似た水中ポンプ用シールでも、寸法、固定環、取付構造が異なる場合があります。他の参照型式に置き換える前に、旧シール全体、軸径、取付寸法を照合してください。

写真と寸法からEBARA用シールを確認できますか?

多くの場合、比較確認が可能です。ポンプ銘板、旧シール全体、回転側と固定側の各部品の写真に加え、軸径、固定環寸法、取付長、必要数量をお送りください。

軸径が同じならEBARA用シールを交換できますか?

軸径だけでは判断できません。同じ軸径でも、固定環の形状、摺動面寸法、取付長、材質構成、取付構造が異なる場合があります。軸径は確認項目の一つとして照合してください。

これらはEBARAが製造・供給するメカニカルシールですか?

いいえ。このページの製品は、Hong Tengが独立して供給するアフターマーケット交換用メカニカルシールです。EBARAのブランド名、ポンプシリーズ名、参照番号は、適合用途の識別のみを目的に使用しています。

EBARA用メカニカルシールをお探しですか?

EBARAポンプ型式、ポンプ銘板、旧シール写真、寸法をお送りください。お見積り前に、対応する交換品の比較をお手伝いします。

EBARAなどのメーカー名、ポンプシリーズ名、参照番号は、適合確認のためにのみ使用しています。交換品はHong Tengが独立して供給しています。
