Wilo ポンプ用メカニカルシール

Hong Tengは、対象の循環、排水、汚水、水中、産業用ポンプ向けに、Wiloポンプ用交換メカニカルシールを独立して供給しています。

対象のWilo EMU、PH、PB-H、HIPH、PHIなどの構成向けに、ポンプ型式と運転条件に応じた軸径、シール構造、材質の製品を取り扱っています。

下記のWilo用シールをご覧いただくか、ご注文前の適合確認のため、完全なポンプ型式、銘板、旧シール写真、寸法をお送りください。

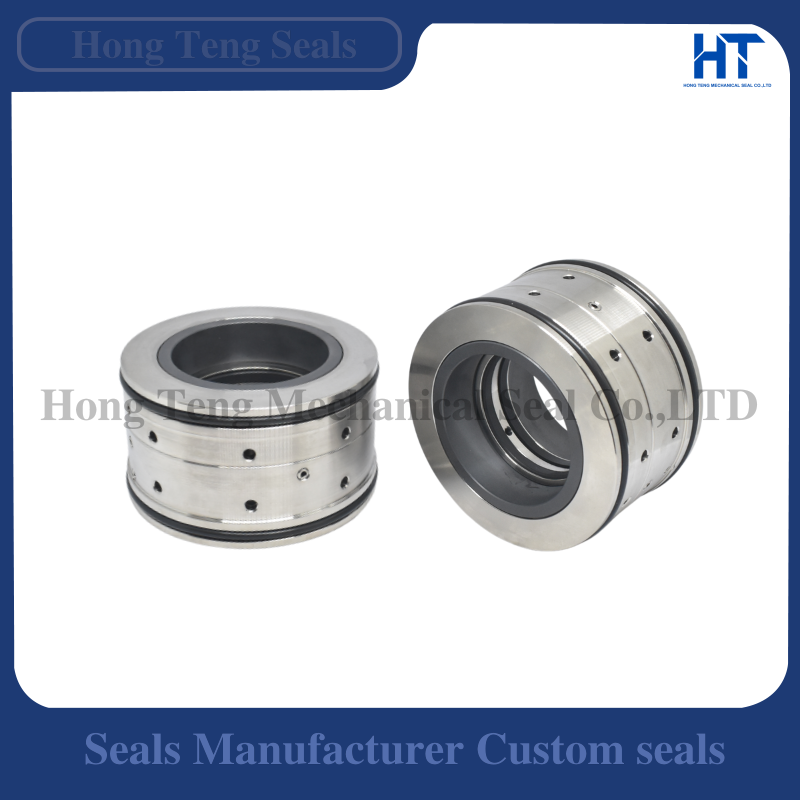

Wiloポンプ用交換カートリッジメカニカルシール ステンレスハウジングと摺動面

ポンプシリーズ / 参照番号からWilo用メカニカルシールを探す

下表はHong Tengで現在取り扱うWilo用交換メカニカルシールの参照表です。構造はポンプシリーズ、モーター仕様、軸径、シール構成によって異なるため、ご注文前に完全なポンプ型式と既存シールを確認してください。

ポンプシリーズ / 用途 シール参照 サイズ シールタイプ 詳細
Wilo EMUポンプ・ミキサー EMU用交換シール 35 / 50 / 75 mm メカニカルシール組立品 シールを見る
PH / PB-H / HIPH / PHI 156 8 / 12 / 15 mm 156 メカニカルシール シールを見る
その他のWilo / 156シリーズ用途 156 シリーズ 8–30 mm コンポーネント型メカニカルシール シールを見る
重要: Wiloポンプのシリーズや軸径だけでは適切なシールを特定できない場合があります。水中・排水ポンプでは、液体側とモーター側の構成が異なる場合があります。ご注文前に完全なポンプ型式、取付位置、取り外したシールを確認してください。

表にお探しのWilo用シールが見つからない場合 確認のため、ポンプ型式、銘板、シール位置、旧シール写真、寸法をお送りください →

Wilo用交換メカニカルシール一覧

EMU水中・汚水ポンプ、循環ポンプ、対象のPH、PB-H、HIPH、PHI構成を含む、Wiloポンプ向け交換用メカニカルシールをご覧ください。

必要なWilo用シールが掲載されていない場合は、確認のため、完全なポンプ型式、銘板、旧シール写真、寸法をお送りください。

適合性はポンプ仕様とシール構成によって異なります。ご注文前にポンプ型式と既存シールを確認してください。

お使いのWiloポンプ型式が見つからない場合

必要なWilo用シールが見つからない場合は、確認のため、ポンプ型式、銘板、旧シール写真、寸法をお送りください。

Wiloポンプシリーズとシール参照

Wiloは、排水、汚水、水循環、建築設備、産業用途向けの各種ポンプを製造しています。水中ポンプのモーター、循環ポンプ、その他の構成ではシール構造が大きく異なる場合があるため、ポンプシリーズと取付シール構成を併せて確認してください。

水中・汚水用途

Wilo EMU ポンプ

Wilo EMUポンプは、排水、汚水、水中、産業用途で広く使用されています。モーターやポンプ仕様によって、液体側のメカニカルシールとモーター側の軸シールを組み合わせる構造、または独立して作用する二つのメカニカルシールを使用する構造があります。

Hong Tengの現行参照:35 / 50 / 75 mm EMU用交換シール

循環・水用ポンプ

Wilo PH / PB-H / HIPH / PHI

対象のWilo PH、PB-H、HIPH、PHI用途には、156シリーズの交換用メカニカルシールが使用できます。シールの正確なサイズと固定環形状は、ポンプと取り外したシールで確認してください。

Hong Tengの現行参照:156 · 8 / 12 / 15 mm

シール参照範囲

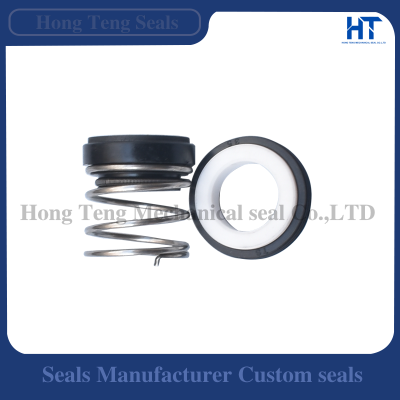

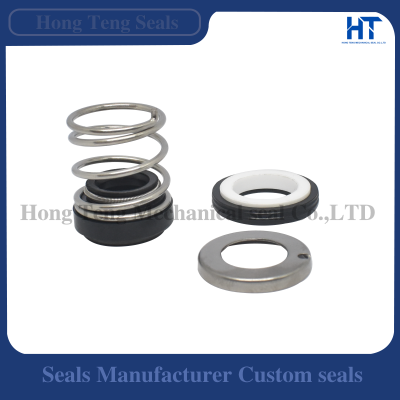

156 シリーズメカニカルシール

156シリーズには複数の軸径があり、対象ポンプ用途の交換品参照として使用できます。固定環寸法、取付長、材質が異なる場合があるため、軸径だけでは適合を判断できません。

その他のWilo用途

その他のWiloポンプ

その他のWiloポンプ構成

Wiloには、現在の当社製品一覧に掲載されていない排水、循環、多段、産業用ポンプもあります。未掲載機種の交換品確認には、銘板の全情報、旧シールの各部品、実測寸法をお送りください。

確認の優先項目:ポンプ型式 + シール位置 + 旧シール + 寸法

Wiloポンプでシール位置の確認が重要な理由

多くのWilo水中ポンプでは、液体側とモーター側のシール構造が同じとは限りません。メカニカルシールと回転軸シールを一つずつ使用する仕様も、メカニカルシールを二つ使用する仕様もあります。交換品を選定する前に、交換するシール位置を確認してください。

Wilo用メカニカルシールの確認方法

Wilo用交換シールは、完全なポンプ型式、シール位置、既存シール構造、実測寸法を併せて確認します。液体側とモーター側で構造が異なる場合がある水中ポンプでは、特に重要です。

01 Wiloポンプ型式を確認

銘板に記載されたWiloポンプまたはモーターの完全な型式を記録してください。EMU機器では、確認できる場合はポンプとモーター両方の完全な参照情報をお知らせください。

02 シール位置を確認

取り外したシールが液体側、モーター側、ダブルシール構成内のどこにあるか確認してください。両方の位置で同じシールを使用すると決めつけないでください。

03 既存シールの寸法を測定

軸径、回転側部品、固定環外径、固定環厚さ、取付長を測定してください。カートリッジ型やダブルシール組立品では、全体寸法も記録します。

04 材質と使用条件を確認

送液、固形物の含有状況、運転温度、既存の摺動面材質とエラストマー材質を記録してください。排水・水中ポンプでは、清水循環ポンプとは大きく異なるシール性能が求められる場合があります。

Wilo用シールの確認

お送りいただきたい情報

確認を円滑に進めるため、以下の情報をできるだけ詳しくお知らせください。

Wiloポンプ用メカニカルシールの材質

材質はWiloポンプのシリーズ、シール位置、送液、運転条件に合わせて選定します。排水・水中ポンプでは、清水循環用途より硬い摺動面材質が必要になることがあります。

汚水用途の参照情報

炭化ケイ素 / 炭化ケイ素

炭化ケイ素 / 炭化ケイ素は、厳しい液体条件での耐摩耗性により、対象のWilo EMU排水・水中ポンプの液体側で広く使用されています。

Wilo EMU FAの参照情報:液体側メカニカルシール SiC / SiC

モーター側の選択肢

カーボン / セラミック・SiCの選択肢

Wiloモーターの仕様に応じて、モーター側には回転軸シール、またはカーボン / セラミックや炭化ケイ素の摺動面を備えたメカニカルシールが使用されます。

材質を選ぶ前に、必ずシールの位置を確認してください。

二次シール

NBR・FKM・その他のエラストマー

二次シール材質はポンプ仕様、送液、運転条件によって異なります。Wilo水中ポンプにはNBRとFKMが使用され、156シリーズの交換品にも用途に応じたエラストマーの選択肢があります。

材質を変更する前に、耐薬品性と温度への適合性を確認してください。

用途に合わせた材質選定

軸径や摺動面材質だけでWilo用シールを選定しないでください。最終的な材質構成を選ぶ前に、ポンプ型式、既存シール仕様、送液、温度、接触する薬品を確認してください。

Wilo・メカニカルシール関連ガイド

Wilo用交換シールの確認、旧部品の測定、排水・ダブルシールポンプ用途のシール選定に、各ガイドをご活用ください。

シールの確認

ポンプに適合するメカニカルシールの確認方法

ポンプ情報、旧シール部品、寸法、運転条件を組み合わせて交換品を確認する方法を説明します。

ガイドを読む →

寸法測定

メカニカルシールの測定方法

型式不明のWilo用交換シールをご注文になる前に、軸径、回転側シール、固定環、取付長を測定してください。

ガイドを読む →

汚水用途の材質

汚水・スラリーポンプ用メカニカルシールの材質

固形物や摩耗性粒子を含む液体、厳しい排水条件に適したシール材質を比較します。

ガイドを読む →

シール構成

シングルとダブルメカニカルシールの比較

シングルとダブルのシール構成の違いと、正しいシール位置を確認する重要性を説明します。

ガイドを読む →

Wilo用メカニカルシールに関するよくある質問

Wiloポンプ用メカニカルシールの確認と交換に関する、よくある質問をまとめています。

Wiloポンプに適合するメカニカルシールはどう確認しますか?

まずWiloポンプとモーターの完全な型式を確認し、シール位置と既存シール寸法を照合します。水中ポンプでは、交換品を選定する前に液体側かモーター側かを確認してください。

いいえ。モーター仕様によって、液体側にメカニカルシール、モーター側に回転軸シールを使用する構造、または独立して作用する二つのメカニカルシールを使用する構造があります。交換前に取付構成を確認してください。

当社のEMU向け交換品には、35 mm、50 mm、75 mmの構成があります。最終的な適合はポンプ型式、シール位置、旧シール寸法で確認してください。

156メカニカルシールを使用するWiloポンプはどれですか?

当社の156交換品には、対象のWilo PH、PB-H、HIPH、PHI向けに8 mm、12 mm、15 mmがあります。その他の156サイズも取り扱っていますが、ご注文前にポンプ情報とシール各部寸法を確認してください。

多くの場合、比較確認が可能です。完全なポンプ型式、銘板、シール位置、回転側と固定側の写真、軸径、主要寸法をお送りください。

いいえ。このページの製品は、Hong Tengが独立して供給するアフターマーケット交換用メカニカルシールです。Wilo、EMUなどのメーカー名や参照番号は、適合用途の識別のみを目的に使用しています。

お使いのポンプに取り付けられたWilo用シールが不明な場合は、確認のため、ポンプ型式、銘板、旧シール写真、寸法をお送りください。

Wilo用メカニカルシールをお探しですか?

Wiloポンプ型式、モーター銘板、シール位置、旧シール写真、寸法をお送りください。お見積り前に、取り扱い可能な交換品の照合をお手伝いします。

Wilo、EMUなどのメーカー名や参照番号は、適合確認のためにのみ使用しています。交換品はHong Tengが独立して供給しています。
