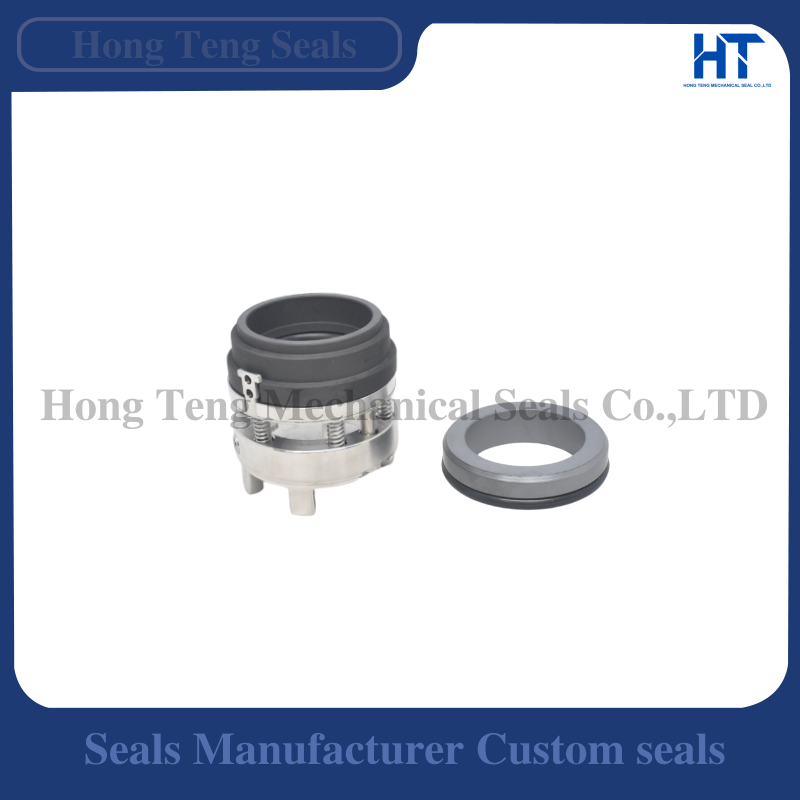

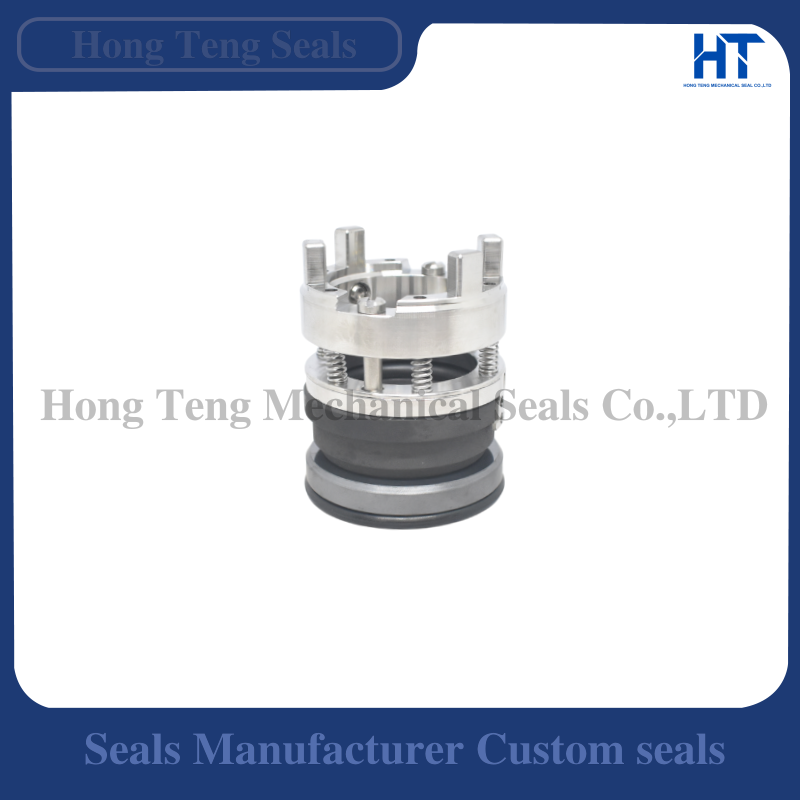

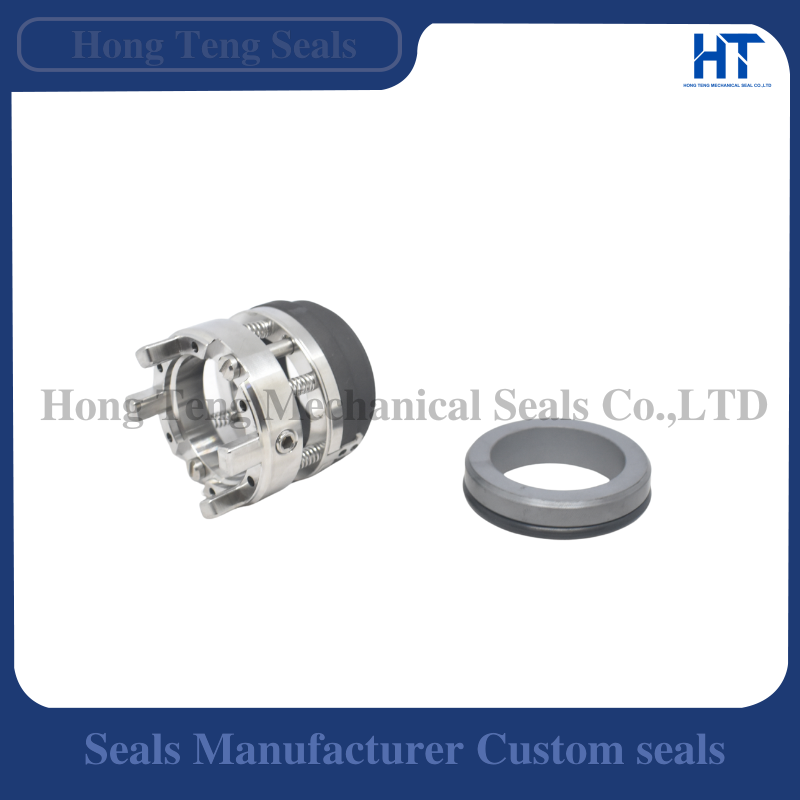

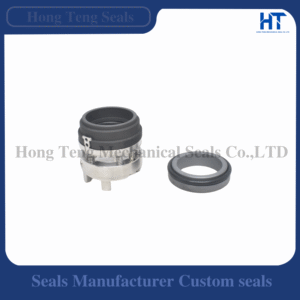

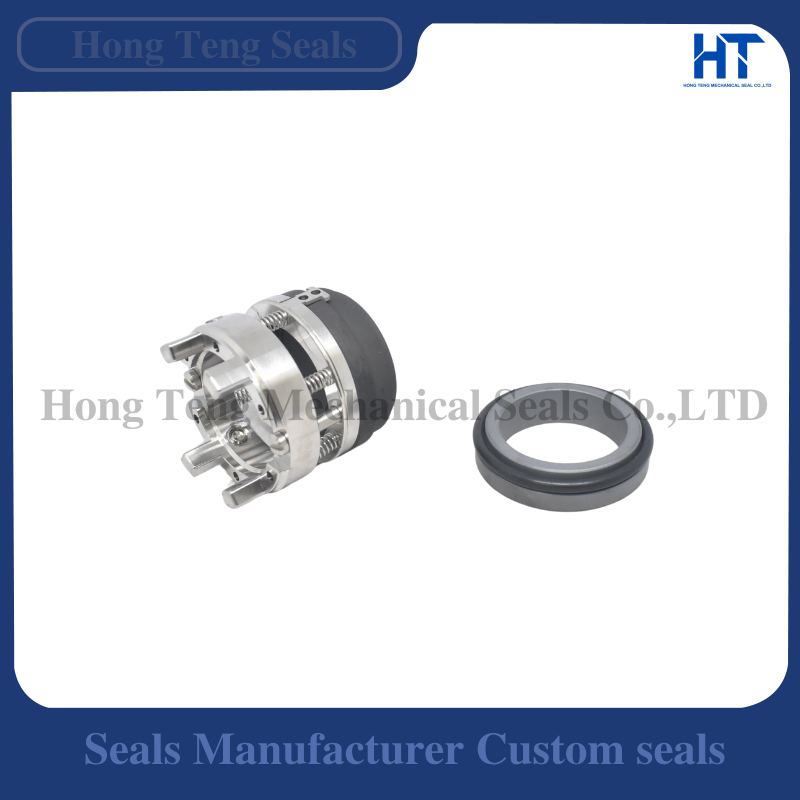

4EYS KSB ETNYポンプ用 交換用メカニカルシール

製品名 4EYS KSB ETNYポンプ用 交換用メカニカルシール
型式 / 参照 製品名・旧シール参照を基準に確認
サイズ 現物・図面・型式に基づき確認
製品タイプ ポンプ用メカニカルシール
用途 / 適合 KSBの対象ポンプ・機器
メーカー Hong Teng
原産国 中国

製品詳細

  • 製品: 4EYS KSB ETNYポンプ用 交換用メカニカルシール
  • 型式 / 参照: 製品名・旧シール参照を基準に確認
  • 公称サイズ / 寸法: 現物・図面・型式に基づき確認
  • シールタイプ: ポンプ用メカニカルシール
  • 対象用途: KSBの対象ポンプ・機器
  • ブランド / 適合参照: KSB
  • 供給元: Hong Teng

注文前の確認: ポンプまたは機器の完全な型式、旧メカニカルシールの写真、主要寸法、取付位置、必要なシール面・エラストマー材質を確認してください。同一シリーズでも仕様違いにより使用シールが異なる場合があります。

補足仕様・確認事項

  • シール参照型式: 4EYS
  • 参照バリエーション: 4EYS-28 / 4EYS-33 / 4EYS-48
  • 掲載軸寸法: 25 mm
  • 用途: 対象となるKSB ETNYポンプ用途
  • 摺動面: CA / SiC
  • 固定側シート: CA / SiC
  • 二次シール: FKM / Viton
  • 金属オプション: SS304 / SS316
  • 掲載圧力: ≤ 1.5 MPa
  • 掲載速度: ≤ 15 m/s
  • 掲載温度: -25°C~+220°C。エラストマーと材質の選定によります。
  • 製造サービス: 現物、図面、寸法に基づくOEM特注対応
  • 品質システム: ISO 9001:2015

重要: 掲載の使用限界は現在の製品構成を示すものであり、すべての4EYS交換品に共通する限界値ではありません。最終寸法、材質、使用適合性は実際のポンプと使用条件に対して確認してください。

製品説明

KSB対応 ポンプ用メカニカルシール は、KSBの対象ポンプ・機器の保守・交換用途向けに Hong Teng が供給するメカニカルシールです。製品名・型式・サイズ情報を参考にしながら、実際の機器仕様と旧シールを照合して選定してください。

同じポンプシリーズやベース型式でも、製造時期、モーター仕様、軸径、取付位置、シール構成によって適合するメカニカルシールが異なる場合があります。注文前に機器の完全な型式、銘板、旧シールの外観と主要寸法を確認することで、誤選定のリスクを減らせます。

使用流体、温度、圧力、回転速度、シール面材質、エラストマー材質などの運転条件も適合性に影響します。不明な場合は、機器型式、旧シール写真、寸法または図面をお送りいただければ、Hong Teng が交換品の照合をサポートします。

KSB の名称・型式は適合用途を識別するための参照情報です。本製品は Hong Teng が供給する交換用製品であり、KSB の純正品として表示するものではありません。

補足仕様・確認事項

4EYSメカニカルシール は、対象となるKSB ETNYポンプ用途向けのアフターマーケット交換用シールです。現在の製品構成には掲載軸寸法25 mm、CA / SiC摺動面、FKM二次シール、SS304またはSS316金属オプションがあります。

供給可能な4EYS参照型式には4EYS-28、4EYS-33、4EYS-48構成があります。型式や外観が似たメカニカルシールでも固定側シート、作動長さ、取付寸法が異なる場合があるため、交換前に完全なポンプ型式と取り外したシールを確認してください。

掲載構成の運転データは最大圧力1.5 MPa、最大速度15 m/sです。記載温度範囲-25°C~+220°Cは選定するエラストマーと材質構成によるため、最終材質選定前に送液と実際の使用温度をご提示ください。

Hong Tengは現物、技術図面、実測寸法に基づくOEM・特注メカニカルシール製造にも対応しています。元の部品番号を確認できない場合は、照合のためシール全体の写真、軸径、固定側シート寸法、取付時の作動長さをご提示ください。

適合に関する注意: KSB、ETNY、関連型式は適合する交換用途の識別にのみ使用しています。本製品はHong Tengが独立して製造しており、KSBの純正品または認定製品として表示するものではありません。

用途

主な用途

  • KSBの対象ポンプ・機器
  • KSB の対象機種に対する交換・補修用途
  • 保守、オーバーホール、旧シールからの交換
  • 機器型式、サンプル、図面または寸法による交換品照合

適合確認

最終適合は、完全な機器型式、軸径・取付寸法、旧シールの構造、使用流体、温度、圧力、回転速度および材質条件を合わせて確認してください。外観や公称サイズだけで選定しないでください。

補足仕様・確認事項

4EYSメカニカルシール は、ポンプ型式、軸寸法、シール形状、使用条件が必要構成と一致する対象KSB ETNYポンプの保守・交換用途向けです。

主な交換用途

  • 対象となるKSB ETNYポンプ用途
  • 産業用遠心ポンプの保守
  • ポンプのオーバーホールおよびメカニカルシール交換
  • 既存シール現物または技術図面に基づくOEM交換
  • 確認済み取付寸法に基づく特注交換案件

注文前に確認する情報

  • ポンプメーカーと完全な型式
  • 判明している場合は元のメカニカルシール参照型式
  • 軸またはスリーブ径
  • 回転側シール寸法
  • 固定側シートの内側・外側寸法
  • 取付時の作動長さ
  • 旧シールと固定側シートの鮮明な写真
  • 送液
  • 使用温度と圧力
  • 必要な摺動面材質とエラストマー材質
  • 必要数量

選定上の注意: 型式名や軸径だけで4EYS交換品を選定しないでください。固定側シート、作動長さ、材質の組合せ、取付構成も実際のポンプと一致する必要があります。

会社概要

Dongguan Hongteng Seals Co., Ltd.は1996年に設立されたメカニカルシールメーカーです。当社はGB/T19001-2016 idt ISO9001:2015品質マネジメントシステム認証を取得しています。

ポンプ用メカニカルシール、軸用メカニカルシール、流体機器用メカニカルシール、メタルベローズメカニカルシール、カートリッジメカニカルシール、ラバーベローズメカニカルシール、Oリング式シール、PTFEメカニカルシール、ステンレス製オイルシール、オイルシール、油圧シール、自動車用ウォーターポンプシールなど、各種シール製品を取り扱っています。また、超硬合金、炭化ケイ素、カーボングラファイト、アルミナなどのメカニカルシール用材料にも対応しています。

当社周辺には広州港、深圳港、佛山港があり、物流環境にも恵まれています。2,000平方メートルを超える在庫倉庫を備え、在庫製品については迅速な出荷に対応しています。

Hong Teng メカニカルシール工場建屋

生産工場

Hong Tengのメカニカルシール加工・組立・検査設備

展示会

Hong Teng展示ブースのメカニカルシール展示と来場者

梱包・出荷

メカニカルシールの梱包例と航空・海上・宅配輸送方法

お客様の声

Hong Tengメカニカルシール注文に関する顧客レビュー画面

よくあるご質問

01. Q: 御社はメーカーですか、それとも商社ですか?
A: 当社は自社生産を行うメーカーであり、自社で販売も行っています。

02. Q: 工場はどこにありますか?
A: 当社工場は中国・東莞市にあります。最寄りの主要港は広州港と深圳港です。お客様のご要望に応じて、その他の港からの出荷にも対応できます。

03. Q: 納期はどのくらいですか?
A: 在庫製品は、ご入金確認後すぐに出荷できます。在庫のない製品や生産が必要な製品については、通常10~25日程度の生産期間が必要です。

04. Q: 無料サンプルは提供していますか?
A: 通常、無料サンプルは提供していません。ただし、サンプル代については2回目のご注文時に商品代金から差し引くことができます。

05. Q: 一般的な輸送方法は何ですか?
A: メカニカルシールは比較的小型・軽量な製品のため、航空便、海上輸送、国際エクスプレス便が一般的に利用されています。ご注文数量、重量、納期、ご予算に応じて適切な輸送方法をご案内します。

06. Q: どのような支払方法に対応していますか?
A: 在庫製品は原則として100%前払いで、ご入金確認後に出荷します。特注製品の場合は通常30%を前金としてお支払いいただき、残り70%を出荷前にお支払いいただきます。T/T(銀行振込)、Western Union、Alibaba経由のお支払いに対応しています。

07. Q: 特注製作に対応できますか?
A: はい。寸法、材質、構造、用途条件などに応じたカスタム製作に対応しています。OEMのご相談も歓迎しています。
