Flygt 3153.181 メカニカルシール交換・整備ガイド

Flygt 3153.181 メカニカルシールの交換は、「3153.181」という型式だけで部品を決めず、実際のポンプ仕様を確認することから始めます。同じシリーズでも、生産時期、製品番号、シリアル番号、モーター・油圧仕様、Ex仕様、過去の修理履歴によってサービス部品が異なる可能性があります。交換作業前に、実機情報と交換シールを照合してください。

このガイドでは、Flygt 3153.181 メカニカルシールの特定、交換品の照合、オイル/シール室の点検、取付判断、試運転までを整理します。モデル固有の分解、電気作業、吊上げ、Ex手順、締付トルク、オイル量、インペラ設定などは、必ず該当するXylem/Flygtのサービス資料を優先してください。

Flygt 3153.181 メカニカルシールの構造・点検ポイント

Flygt 3153.181 メカニカルシール交換の実務手順

  1. ポンプ銘板と現在の状態を記録する。
  2. 正確なFlygt 3153.181仕様、シリアル番号、製品番号を確認する。
  3. 分解前に既存のシール配置と向きを記録する。
  4. 該当する場合はオイル/シール室を点検する。
  5. 上部・下部シールを分けて管理する。
  6. シャフト、スリーブ、固定環取付部、ベアリング、周辺部品を点検する。
  7. 取り外したシールと交換候補を比較する。
  8. 寸法、材質、向き、サービスキット内容を確認する。
  9. 該当するFlygt手順に従って取り付ける。
  10. チャンバー液と関連部品を指定状態へ戻す。
  11. モデル固有の設定値で再組立する。
  12. 連続運転へ戻す前に試運転点検を行う。

正確なFlygt 3153.181ポンプを特定する

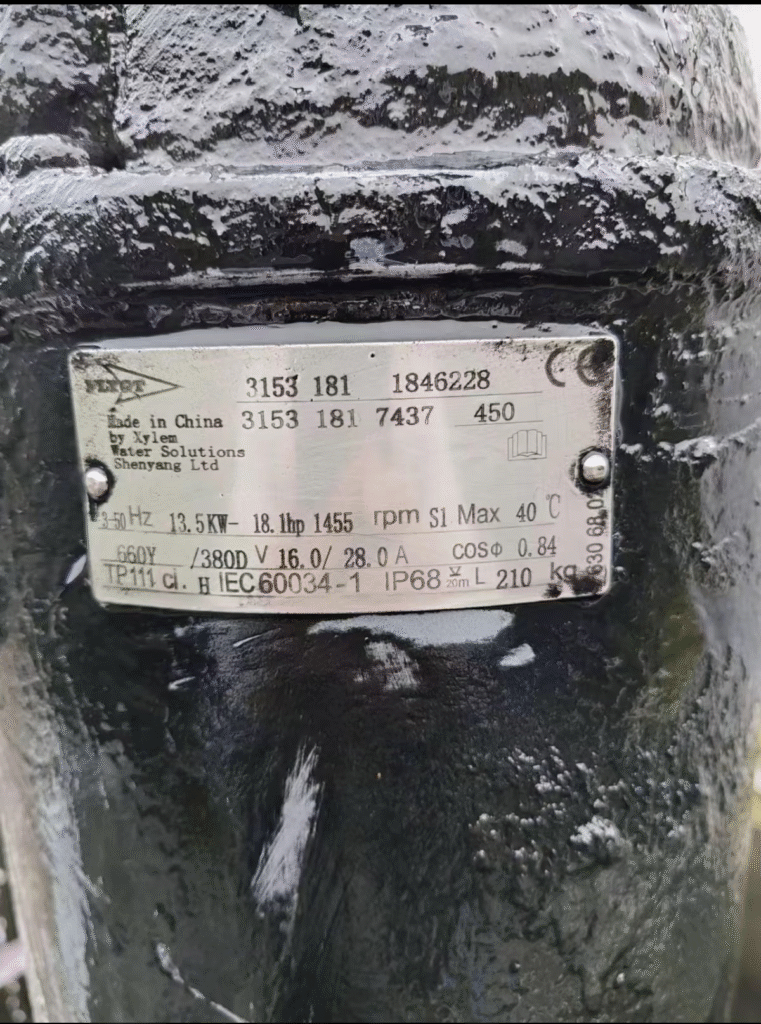

銘板全体、シリアル番号、Article / Product Number、モーターデータ、生産情報、該当する場合はEx表示まで記録します。「3153.181ならすべて同じシール」と考えないことが重要です。

メーカーのXylem / Flygt製品情報は確認の出発点になりますが、最終的な交換判断は実機と該当サービス資料で行います。

上部シールと下部シールの位置を確認する

一部の水中ポンプは、オイル室またはシール室を挟んで複数のシール位置を持ちます。上部と下部では役割が異なり、材質や構造が同一とは限りません。分解時に部品を混ぜず、洗浄前に各部品の位置と向きを記録してください。

上部・下部の役割については、Flygtポンプの上部・下部メカニカルシール解説も参照できます。

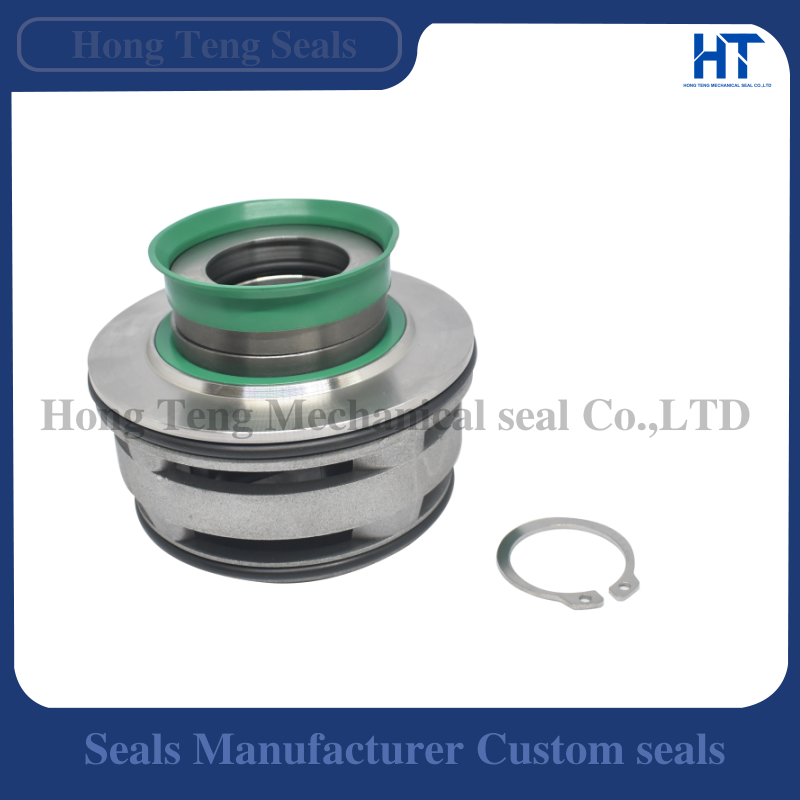

Flygt 3153 メカニカルシールの比較・確認イメージ

オイル/シール室を点検する

オイル室またはシール室を持つ仕様では、排出した液をすぐ捨てずに状態を確認します。水の混入、汚染、金属粉、異常な色や臭いなどは、以前のFlygt 3153.181 メカニカルシール故障を分析する手掛かりになります。

オイル量や液種を一般値で決めないでください。液種、容量、充填方法、チャンバー設定は、正確なポンプ仕様に対応するXylem/Flygt資料を使用します。他モデルの数値を流用すると、シールやポンプの状態を悪化させる可能性があります。

注文前に既存メカニカルシールを確認する

回転側一式、固定環、スプリングまたはカートリッジ構造、寸法、材質、向き、刻印を記録します。元の品番が分からない場合は、ポンプ用メカニカルシールの特定方法を使って、ポンプ情報と現物情報を組み合わせます。

寸法確認が必要な場合は、メカニカルシールの測り方を参照し、上部と下部の部品を分けたまま測定します。

旧シールと交換シールを取付前に比較する

旧品と新品を並べ、シャフト/スリーブ径、固定環形状、作動長、面配置、スプリング/カートリッジ形状、エラストマー、向き、軸方向位置に影響するサービスキット部品を比較します。外観が似ているだけでは適合確認になりません。

材質を変更する場合は、実際の汚水、下水、スラリー、固形物、温度、薬品条件を確認します。材質選定は汚水・スラリーポンプ用メカニカルシール材質ガイドも参考になります。

取付と再組立

取付時はラップされたシール面を傷つけず、部品を清浄に保ち、固定環の向きを確認します。エラストマーへの潤滑剤は、該当手順で許可されたものだけを使用してください。ポンプを閉じる前に、チャンバープラグ、Oリング、ガスケット、クリップ、関連サービス部品を確認します。

一般的な取扱いはメカニカルシール取付ガイドを参照できますが、Flygt固有の組立順序、締付トルク、オイル量、クリアランス、Ex要求はメーカー資料を優先します。

Flygt 3153.181 ポンプシールの選定・保守イメージ

試運転で確認すること

  • プラグ、カバー、シール、サービス部品がすべて正しく取り付けられているか。
  • オイル/バッファチャンバーが該当資料どおりに復旧されているか。
  • 電気・Ex関連作業が承認された手順で完了しているか。
  • サービス手順で必要な場合、回転方向が正しいか。
  • 漏れ、電流、振動、音、運転状態に異常がないか。

新品シールだから「なじむまで異常が出ても問題ない」と決めつけず、異常があれば停止して原因を確認します。

Flygt 3153.181 メカニカルシール交換で多いミス

  • 3153.181という表示だけで注文し、シリアルや仕様を確認しない。
  • 上部・下部シールの部品を混ぜる。
  • 取り外したシールが工場出荷時のままだと決めつける。
  • 軸径や外観だけで交換品を選ぶ。
  • オイル室の汚れや水混入という証拠を無視する。
  • 汚水条件を確認せずシール面材質を変更する。
  • 他モデルのオイル量、トルク、クリアランスを流用する。
  • シャフト、ベアリング、スリーブ、固定環取付部を点検せず新品シールだけ交換する。

注文前に送る情報

  • 完全なFlygtポンプ型式
  • Article / Product Numberとシリアル番号
  • 生産情報とEx仕様(該当時)
  • 銘板写真
  • 既存シール/サービスキットの参照番号
  • 各シール位置と取り外し部品の鮮明な写真
  • シャフト/スリーブ径
  • 固定環寸法
  • 作動長と主要回転側寸法
  • 分かる場合はシール面・エラストマー材質
  • 汚水、下水、スラリー、その他流体の情報
  • 固形物、温度、運転条件
  • 必要数量と購入範囲

関連資料・参考リンク

Flygt 3153.181 メカニカルシール FAQ

「3153.181」だけでメカニカルシールを特定できますか?

いいえ。ポンプの完全な識別情報、シリアル/製品番号、シール位置、旧部品、寸法、該当するサービス資料を組み合わせて確認します。

上部シールと下部シールは常に同じですか?

いいえ。ポンプ仕様によって、それぞれの役割、材質、構造が異なる場合があります。部品を分けて管理し、各位置を個別に確認してください。

一般的なトルク値やオイル量を使ってもよいですか?

推奨しません。重要なトルク、オイル/バッファ液量、クリアランスなどは、正確なFlygt 3153.181仕様に対応するXylem/Flygt資料から確認します。

Flygt 3153.181 メカニカルシール交換では、「3153.181」を部品特定の終点ではなく出発点として扱うことが重要です。実機、シール位置、旧部品、寸法、材質、チャンバー状態、交換参照番号を確認してから取り付けることで、誤品選定や再故障のリスクを下げられます。
